IMPIANTI - Industria |
|
| |
| - |
| Impianto di riscaldamento a pavimento per uso industriale |
Viene realizzato mediante la posa su terreno stabilizzato e compattato di un telo in PVC, con la funzione di barriera al vapore, sopra il quale vengono posati una serie di tralicci e pannelli di rete elettrosaldata necessarie per l'ancoraggio in "quota" delle tubazioni, e messi a mezzo di specifiche clips di fissaggio.
Il tubo viene passato con il tradizionale metodo a "serpentina" , con interasse opportunamente calcolato per raggiungere il fabbisogno termico, e suddivisi in zone omogenee di circa mq 20, ognuna facente capo ad un collettore di distribuzione che ne consente la regolazione autonoma.
Sopra il tubo viene posata una ulteriore rete, sempre su tralicci distanziatori , che oltre a proteggere il tubo durante le fasi di stesura del massetto , da una ulteriore consistenza alla struttura dello stesso.
La struttura di reti e tralicci così costituita potrà essere opportunamente variata e calcolata in funzione dei carichi previsti per ogni singolo insediamento industriale. |
| |

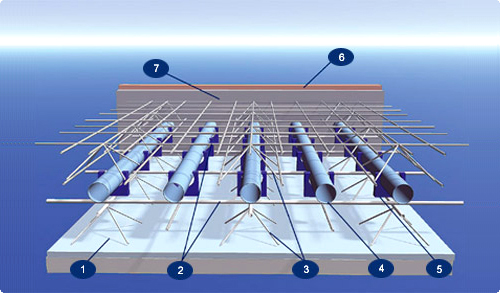

| Sezione del pavimento |
 |
 |
| 1] |
|
foglio di polietilene / thermoliving |
| 2] |
|
rete elettrosaldata |
| 3] |
|
traliccio distanziatore |
| 4] |
|
tubo polietilene |
| 5] |
|
clips |
| 6] |
|
pavimento industriale |
| 7] |
|
massetto additivato |
|
|
 |
|
|
|
| |
|
|
|
|
